BUSINESS Zentralbatterieanlage

20 Produkte

Batterieeinzelblock-Überwachung Produktnummer SW10024

TypBEB 18FunktionalitätIm Rahmen des Kapazitätstests wird die Spannung jedes einzelnen Batterieblocks während der Entladung gemessen und gespeichert.Ein Wärmesensor ermittelt darüber hinaus die Batterieumgebungstemperatur.Statusverfolgung via LEDStatus jedes einzelnen Batterie blocksEinbauortZentrale oder BatterieraumAnschlussleitungBuskabel LAN CAT 7Versorgungsspannung24 VDCSchnittstelleRS 485 zur Verbindung mit dem Prozessormodul MPS 3800Maße (bxhxt in mm)159 x 90 x 58

Produkt ansehen Datenblatt ansehen Produkt anfragen

Batterieschränke SBB Produktnummer SW10036

TypMaße (HxBxT in mm)Stellﬂäche der Batterie (mm)SBB 1621600 x 600 x 600550 x 550SBB 1821800 x 600 x 600550 x 550SBB 1841800 x 850 x 600800 x 550SBB 1861800 x 950 x 600900 x 550SBB 188*1800 x 1100 x 6001050 x 550SBB 2022000 x 600 x 600550 x 550SBB 2042000 x 850 x 600800 x 550SBB 2062000 x 950 x 600900 x 550SBB 208*2000 x 1100 x 6001050 x 550

Produkt ansehen Produkt anfragen

Baustein für DALI- und DIM-Steuerung Produktnummer SET010-DimDali

TypSET010 DimDaliFunktionalitätDeaktivierung der DALI- bzw. DIM-Steuerung im Test- und Notbetrieb (Die jeweilige Funktionalität ergibt sich durch die unterschiedliche Programmierung des Bausteins.) + Ein- und Ausschalten einer beliebigen Leuchte im StromkreisEinbauort DALI- oder DIM-gesteuerte Leuchten (pro Baustein eine Leuchte mit max. 200 W)AnschlusskabelDALI- oder DIM-Steuerleitung, Eindrähtige oder feindrähtige Kabel von 0,5 bis 1,5 mm² Querschnitt (ohne Aderendhülsen)Temperatur (ta)-10 °C bis +60 °C (tc=+75 °C max)Maße (bxhxt in mm)

Produkt ansehen Datenblatt ansehen Produkt anfragen

Baustein für DALI- und DIM-Steuerung Produktnummer SET009-DimDali

TypSET009 DimDaliFunktionalitätDeaktivierung der DALI- bzw. DIM-Steuerung im Test- und Notbetrieb (die jeweilige Funktionalität ergibt sich durch die unterschiedliche Programmierung des Bausteins) EinbauortDALI- oder DIM-gesteuerte Leuchten (pro Baustein eine Leuchte mit max. 200 W)AnschlusskabelEindrähtige oder feindrähtige Kabel von 0,5 bis 1,5 mm² Querschnitt (ohne Aderendhülsen), DALI- oder DIM-SteuerleitungTemperatur (ta)-10 °C bis +60 °C (tc=+75 °C max)Maße (bxhxt in mm)

Produkt ansehen Datenblatt ansehen Produkt anfragen

Baustein für ELS und -überwachung Produktnummer SET010-select

TypSET010 selectFunktionalitätProgrammierung der Leuchte in Dauer- oder Bereitschaftsschaltung (Mitnahme- oder Überwachungsfunktion) + Ein- und Ausschalten im Stromkreis Leuchten-StatusmeldungEinbauortLeuchte (pro Baustein eine Leuchte mit max. 200 W) oder extern (z.B. außerhalb von Kühlräumen)AnschlusskabelEindrähtige oder feindrähtige Kabel von 0,5 bis 1,5 mm2 Querschnitt (ohne Aderendhülsen)Temperatur (ta)-10 °C bis +60 °C (tc=+75 °C max)Maße (bxhxt in mm)

Produkt ansehen Datenblatt ansehen Produkt anfragen

Baustein für ELS und Mischbetrieb Produktnummer SET009-Proﬁ

TypSET009 ProﬁFunktionalitätProgrammierung der Leuchte in Dauer- oder BereitschaftsschaltungEinbauortLeuchte (pro Baustein eine Leuchte mit max. 200 W) oder extern (z.B. außerhalb von Kühlräumen)AnschlusskabelEindrähtige oder feindrähtige Kabel von 0,5 bis 1,5 mm² Querschnitt (ohne Aderendhülsen)Temperatur (ta)-10 °C bis +60 °C (tc=+75 °C max)Maße (bxhxt in mm)78 x 20 x 30Optionale ErweiterungenAnschluss einer 230 VAC-Steuer leitung für Mitnahme- oder Überwachungsschaltung

Produkt ansehen Datenblatt ansehen Produkt anfragen

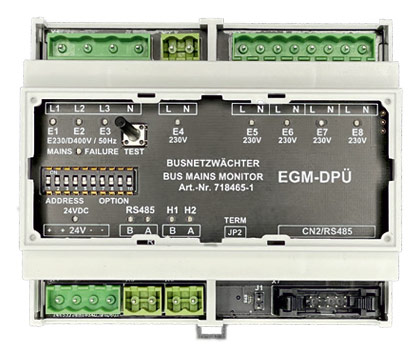

Bus-Netz-Überwachung BUSINESS-Serie EGM DPÜ Produktnummer SW10031

Funktionsweise: Dieser Busnetzwächter ist systemgebunden und kommuniziert auf direktem Weg mit Anlagen der BUSINESS-Serie.Es ist mit einer Sicherheitsfunktion ausgestattet: Die Kommunikationsüberwachung reagiert auf Leitungsunterbrechung oder Kurzschluss; bei Kommunikationsfehlern wird eine Störung gemeldet.Demnach ist bei Verwendung dieser Technik die Verlegung einer Funktionserhaltleitung für den Datenbus nicht notwendig.Folgende Daten werden erfasst:Ausfall der AllgemeinstromversorgungUnterspannungsmeldungOrtsangabe (z.B. UVA 1.OG)Kurzschluss im LeitungswegUnterbrechung

Produkt ansehen Datenblatt ansehen Produkt anfragen

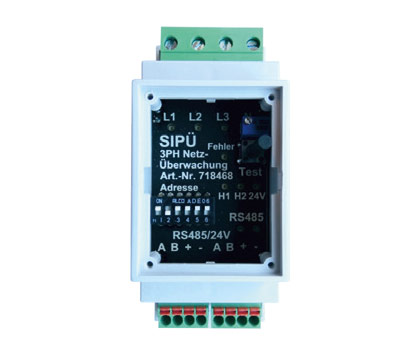

Bus-Netz-Überwachung BUSINESS-Serie SIPÜ Produktnummer SW10030

Funktionsweise: Dieser Busnetzwächter ist systemgebunden und kommuniziert auf direktem Weg mit Anlagen der BUSINESS-Serie.Es ist mit einer Sicherheitsfunktion ausgestattet: Die Kommunikationsüberwachung reagiert auf Leitungsunterbrechung oder Kurzschluss; bei Kommunikationsfehlern wird eine Störung gemeldet.Demnach ist bei Verwendung dieser Technik die Verlegung einer Funktionserhaltleitung für den Datenbus nicht notwendig.Folgende Daten werden erfasst:Ausfall der AllgemeinstromversorgungUnterspannungsmeldungOrtsangabe (z.B. UVA 1.OG)Kurzschluss im LeitungswegUnterbrechung

Produkt ansehen Datenblatt ansehen Produkt anfragen

Eingangsmodul (230 VAC) Produktnummer SW10023

TypEGM 8/24FunktionalitätÜber eine externe Fremdspannung 230 VAC kann jeder der acht Eingänge einem oder mehreren Kreisen zugeordnet werden.Statusverfolgung via LEDDatenbus-StatusStatus jedes einzelnen EingangsEinbauortZentrale, UnterverteilungAnschlussleitungBuskabel LAN CAT 7Versorgungsspannung24 VDC; 15-25 mAEingänge 8 x 230 VacMaße (bxhxt in mm)105 x 90 x 58

Produkt ansehen Datenblatt ansehen Produkt anfragen

Eingangsmodul (24 VDC) Produktnummer SW10022

TypEGM 8/24FunktionalitätÜber externe potenzialfreie Kontakte kann jeder der acht Eingänge einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden.Statusverfolgung via LEDDatenbus-StatusStatus jedes einzelnen EingangsEinbauortZentrale, UnterverteilungAnschlussleitungBuskabel LAN CAT 7Versorgungsspannung24 VDC; 15-25 mAEingänge 8 x 24 VDC (potenzialfreie Kontakte)Maße (bxhxt in mm)105 x 90 x 58

Produkt ansehen Datenblatt ansehen Produkt anfragen

Geräteschränke SIB Produktnummer SW10035

TypMaße (HxBxT in mm)AbgängeSIB 1821800 x 600 x 600bis 40SIB 1841800 x 850 x 600bis 60SIB 1861800 x 950 x 600bis 48 (nur für MP-Aufbauten)SIB 1881800 x 1100 x 600bis 80SIB 2022000 x 600 x 600bis 20SIB 2042000 x 850 x 600bis 60SIB 2062000 x 950 x 600bis 48 (nur für MP-Aufbauten)SIB 2082000 x 1100 x 600bis 80SIBSONSonderabmessungen auf AnfrageAbgänge-Angaben nur gültig bis 11 A Ladung und max. 12 kW Umschaltung

Produkt ansehen Produkt anfragen

Kleinverteiler ohne Funktionserhalt Produktnummer SW10034

TypMaße (HxBxT in mm)AbgängeProﬁ UV 4P370 x 305 x 974Proﬁ UV 8P515 x 305 x 978

Produkt ansehen Produkt anfragen

Kombischränke SKB Produktnummer SW10037

TypMaße (HxBxT in mm)AbgängeStellﬂäche der Batterie (mm)SKB 1821800 x 600 x 600bis 20550 x 550SKB 1841800 x 850 x 600bis 40800 x 550SKB 1861800 x 950 x 600bis 40900 x 550SKB 188*1800 x 1100 x 600bis 601050 x 550SKB 2022000 x 600 x 600bis 20550 x 550SKB 2042000 x 850 x 600bis 40800 x 550SKB 2062000 x 950 x 600bis 40900 x 550SKB 208*2000 x 1100 x 600bis 601050 x 550 * 2-türige Ausführung | Abgänge-Angaben nur gültig bis 11 A Ladung und max. 12 kW Umschaltung

Produkt ansehen Produkt anfragen

Modul (ABG 8 select) Produktnummer SW10021

TypABG 8SFunktionalitätBUSINESS-Select-Technik: Jede im Stromkreis beﬁndliche Leuchte kann einzeln über digitale Eingänge geschaltet werden. Zeitgleiche Kalibrierung aller angeschlossenen Stromkreise. Statusverfolgung via LED Datenbus-Status Status jedes einzelnen EingangsEinbauortZentrale, UnterverteilungAnschlussleitungBuskabel LAN CAT 7Versorgungsspannung24 VDC; 250 mAAusgänge 8 (maximale Anschlussleistung pro ABG 8S ca. 5000 W)Maße (bxhxt in mm)105 x 90 x 58

Produkt ansehen Datenblatt ansehen Produkt anfragen

Multiplexer Produktnummer SW10020

TypRS485-MUXFunktionalitätDurch den Einsatz eines Multiplexers können an eine Anlage bis zu 4 Busstränge mit bis zu 1000 m Leitungslänge je Strang angeschlossen werden.EinbauortZentrale, UnterverteilungAnschlussleitungBuskabel LAN CAT 7Versorgungsspannung24 VDCStatusverfolgung via LED Datenbus-StatusMaße (bxhxt in mm)105 x 90 x 58

Produkt ansehen Datenblatt ansehen Produkt anfragen

Netzumschaltweiche Produktnummer C300.21

TypC300.21FunktionalitätLeuchten der Allgemeinbeleuchtung werden bei Stromausfall über die Sicherheitsbeleuchtungsanlage gespeist undkönnen somit als Notleuchten zur Rettungswegbeleuchtung verwendet werden.EinbauortZentrale, Unterverteilung, Leuchte mit EVG (eine Leuchte mit max. 200VA)Eingang 1 (Netz)230 V, 50 HzEingang 2 (Notnetz)180-270 VAC/DCUmschaltzeitca. 100 msSchaltleistungbis 250 VAAnschlussklemmenbis 1,5 mm2 (3-polige Durchgangsklemme 2,5 mm2 optional)Maße (bxhxt in mm)78 x 20 x 30Temperatur (ta)-10 °C bis +60 °C (tc=+75 °C max)

Produkt ansehen Datenblatt ansehen Produkt anfragen

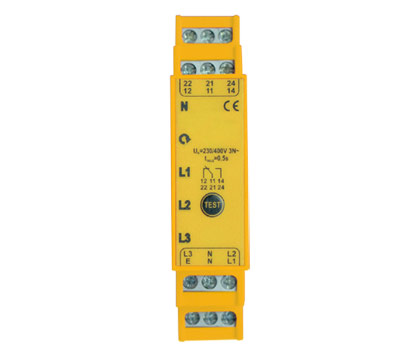

Netzwächter UMR (230/400 V) Produktnummer SW10029

zur Überwachung einer 3-phasigen Netzspannung

Produkt ansehen Produkt anfragen

Relaismodul (AGB 6R) Produktnummer SW10019

TypABG 6RFunktionalitätÜber das Modul können Meldungen potenzialfrei ausgegeben werden.Statusverfolgung via LEDDatenbus-StatusStatus jedes einzelnen RelaisEinbauortZentrale, UnterverteilungAnschlussleitungBuskabel LAN CAT 7Versorgungsspannung24 VDC; 200 mAAusgänge 6 potenzialfreie programmierbare MeldekontakteMaximale Kontaktbelastung5,0 A/230 VAC 0,2 A/230 VDC 2,0 A/24 VDCMaße (bxhxt in mm)105 x 90 x 58VariantenABG 8R mit 8 potenzialfreien programmierbaren Meldekontakten Maße (bxhxt in mm): 159x90x58
