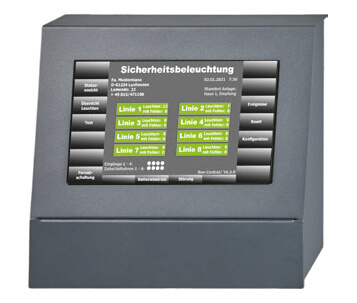

BESCHREIBUNG nach EN 60598 -2-22 und DIN EN 62034überwacht Einzelbatteriesicherheitsleuchten an zentraler StelleInformationsaustausch über ungeschirmte 2adrige verdrillte BusleitungVisualisierung des aktuellen Leuchtenstatus im Gebäudegrundrissmehrere Anlagen in das zentrale Überwachungssystem TÜ integrierbarBus - Einzelbatterieleuchten benötigen eine darauf abgestimmte Elektronik (bei Bestellung mit Best.-Bez.: BU)
BUS-Control-Zentrale EinzelbatteriesystemDer Vorteil gegenüber Zentralbatterieanlagen:
Nachinstallation von beliebigen Stromkreisen möglichkeine Zuleitungen mit Funktionserhalt, d. h. Brandabschnitte bleiben unberücksichtigtBus-Zentrale platzsparend für WandmontageFernbedienung, Überwachung und Wartung über Leitrechner (Netzwerk) möglich
Technische Kurzbeschreibung:
Netzanschluss: 230 V AC / 50 - 60 Hz / ca. 6 VAMontageart: Wandmontagezulässige Umgebungstemperatur 0 bis + 40 °CMaße der Bus - Zentrale: Breite: 210 mm x Höhe: 195 mm x Tiefe: 65 mmpotentialfreier Wechselkontakt zur Sammelstörmeldung (230 V AC / 1 A) und akustische MeldungEthernet-Schnittstelle für Netzwerkeinbindung und automatische Test- und / oder Fehleranzeige per E-MailUSB-Schnittstelle für Updates, Grundrissimporte und Anlagendatensicherungenbis 20 Stück visualisierte Grundrisse mit Leuchtenstandort und aktuellen LeuchtenstatusZentralrechner mit Linux-Betriebssystem4 potentialbehaftete (24 V) Steuereingängeserieller Datenbus, (max. Leitungslänge pro Überwachungslinie: 1.000 m)Ereignisspeicher über 2 JahreGrundgerät mit 2 bzw. optional 8 Überwachungslinien (pro Linie max. 99 Leuchten anschließbar)4-zeiliges hinterleuchtetes alphanumerisches Display5 menügeführte FunktionstastenSelbstkodierung und Rückmeldung über IR-Fernabfragegerätakustische Fehlermeldung durch internen Signalgeber (Hupe), ”Ein” bzw. “Aus” programmierbarSoftwareupdate für einzelne Leuchten kann zentral über die Anlage erfolgenLeuchtenstandortbezeichnung im Klartext (max. 32 Zeichen) über PC - Eingabe oder Tastatur möglichautomatisches Testprogramm für wöchentlichen Kurztest (in 2 Testgruppen programmierbar)manueller Jahrestest, inkl. Kapazitätstest (in 2 Testgruppen programmierbar)automatische Protokollierung aller Testereignisse und Ergebnisse, wie: Leuchtmittel defekt, Akku defekt, Netzausfall, Netzwiederkehr usw.automatisches Prüfprogramm: zyklische Leuchtenüberwachung, wie: Ladung, Leuchtmittel, KommunikationInformationsprogramm: aktuelles Datum, Uhrzeit, Anlagenstatus, nächster Wochentest, Diagnose mit selektiver Störungsanzeige, Tel.-Nr. des Servicedienstesnachträgliche Leuchtenerweiterung oder -verringerung möglichLeuchten mit Nachlaufzeit von 1 Minute im BatteriebetriebProgrammiermöglichkeit der Leuchtenschaltungsart / Leuchte (BS / DS) und 4 Zeitschaltuhren für Dauerschaltung: “Ein”-“Aus”/ WochentagProgrammiermöglichkeit jeder einzelnen Leuchte: “ohne Zeitschaltuhr”/“auf eine der 4 Zeitschaltuhren“ bzw. auf eine der 2 Testgruppen (Kurz- u. Jahrestest)Fernabschaltung der Notlichtfunktion per Software
BESCHREIBUNGZum Einbau in Leuchten mit Leuchtstoff- und Kompaktsparlampen T5/16 und T8/26 von 4-80 Watt, ausgestattet mit automatischem Selbsttest, geeignet in Anlagen nach EN 60598-2-22.
Notlichteinbausatz für Leuchtstofflampen EinzelbatteriesystemNetzspannung230 V AC, 50 Hz +/10 10 %Leistungsaufnahme4,6 Watt im LadebetriebBatterieNiMH Zellen 1h oder 3 hAufladezeit90% der Kapazität in 20 StundenUmgebungstemperatur-5 °C bis 50 °CBatterie dauerhaft nicht über 40 °CTypNotbetriebGerät LxBxHBatterie LxBxHMontageCN4-80R-TA-1H1 h230x30x21 mm177x45x18 mmLeuchteneinbau CN4-80R-TA-3H3 h230x30x21 mm285x38x20 mmLeuchteneinbau
BESCHREIBUNG
Funk- und drahtgebundener Bus für Einzelbatterieleuchten nach EN 60598-2-22 und DIN EN 62034überwacht in 2 Linien 2 x 99 Einzelbatterieleuchten an zentraler Stelle, gemäß DIN VDE V 0108-100-1Hutschienenmontage zum Einbau in Verteilungen, Maße: 110 x 90 x 60 mm (B x H x T)selektive Visualisierung erfolgt nur über die LAN - Schnittstelleoptional Funkbussystem für LED-LeuchtenProgrammierung und Diagnose über Laptop oder das hausinterne Netzwerk
BESCHREIBUNG Flache und schmale Ausführung zum Einbau in LeuchtenAutomatische Erkennung und Regelung des angeschlossenen LeuchtmittelsStandardbefestigungsabstandLieferung mit hoch Temperatur Akkus für Notbeleuchtungsanwendung (ICEL geprüft)Einfache InstallationVollständige Trennung des externen Vorschaltgerätes
Mikroprozessor optimierte LadeschaltungAUTOTEST Ausführung für automatischen Betrieb, Fehleranzeige über mehrfarbige LEDBetrieb mit NiMHGehäuse Zinkblech
Notlichtversorgungsmodul für LED-Leuchten und Leuchtstofflampen - EinzelbatteriesystemNetzspannung230 V, 50/60 Hz ± 10 %Leistung im Notberieb3 WattBatterie4,8 V NiMHKapazität4,0 AhUmgebungstemperatur0 °C bis 50 °CTC max. 60 °COptionenInterface für DLI Z64 Zentrale | Best.-Bez.: DATypBetriebsspannungNotbetriebGerät LxBxHBatterie LxBxHMontageMUL25-M3N-STfür LED bis 25 V3 h 210x31,5x21,5 mm175x54x27 mmEinbauMUL50-M3N-STfür LED bis 50 V3 h 210x31,5x21,5 mm175x54x27 mmEinbau MUL130-M3N-STfür LED bis 130 V3 h 210x31,5x21,5 mm175x54x27 mmEinbau MUL680-M3N-STfür LL 230 V / 50 Hz3 h 210x31,5x21,5 mm175x54x27 mmEinbau

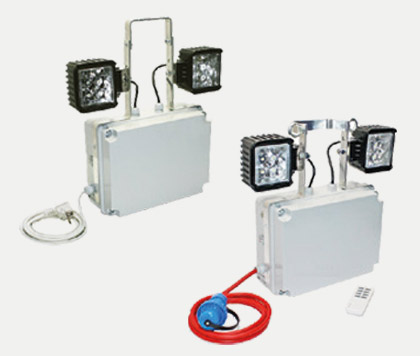

BESCHREIBUNG Notlichtstrahler in Bereitschaftsschaltung zur Flächen- und Fluchtwegbeleuchtung mit aufgebauten oder extern montierbaren Scheinwerfern, ortsfest oder transportabel. Technischer Aufbau gemäß VDE 0108 mit Tiefentladeschutz, integrierter Wiedereinschaltsperre, Schwellwertschaltung, IC-Technik, Arbeitslichtschalter. Mit wartungsfreien, langlebigen und gasdichten Pb-Akkus. Elektronischer Aufbau mit Umschalteinrichtung sowie LED-Funktionskontrollanzeige und eingebautem Prüftaster. Zur Ausleuchtung des Fluchtweges für Anlagen nach EN 60598-2-22.
Notlichtstrahler EinzelbatteriesystemGehäusePolycarbonat FarbeGrau (RAL7035)AbdeckungPolycarbonatSchlagfestigkeitIK8MontageWandanbau / DeckenanbauMaße (H x B x L)463 x 415 x 128 mmOptionMulti-Clamp / Kettenbef., (Verleihgerät Standard)
BESCHREIBUNG Kompakter, wiederaufladbarer Handstrahler mit Notlichtfunktion, praktisch und handlich für privaten und gewerblichen Einsatz: als Handlampe, Suchlampe mit großer Leuchtweite, mobile Arbeitsleuchte, Notlicht bei Netzausfall oder als Signal- oder Warnleuchte. Mit magnetischem Fuß zur stabilen Befestigung auf / an Metall. Gute Handlichkeit durch geringes Gewicht. Mit Wandhalter mit Ladekontrollanzeige und separatem Netzteil.
MaterialPolycarbonat schwarz, Schlagfestigkeit: IK8Betriebsspannung230 V AC +/-10 % und 12 V DCAkkuLiIon 3,7V 4400 mAhLeuchtmittelLED 3W 225 lmMaße HxBxTHandstrahler 190 x 56 x 70 mmLadeschale 148 x 77 x 68 mmTemperaturbereich+5 °C bis +35 °C
BESCHREIBUNG

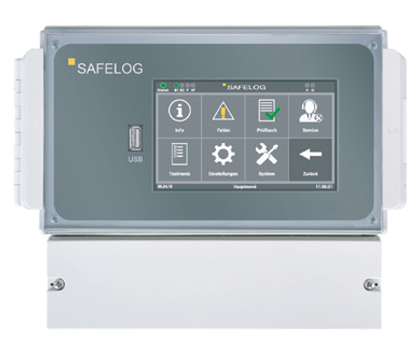

Einzelbatterieüberwachungszentrale nach DIN EN 62034.Neue Generation der SAFELOG-Zentrale mit Touch-Display zur Überwachung und Steuerung von Einzelbatterieleuchten. Je nach Ausführung können bis zu 500 busüberwachte Einzelbatterieleuchten verwaltet werden. Die Steuerung aller angeschlossenen Einzelbatterieleuchten erfolgt über ein Multitouchfähiges 5“ Farbdisplay, welches die Betriebszustände der einzelnen Leuchten darstellt.Die SAFELOG Touch-Zentrale verfügt über einen Netzwerkanschluss, über den der Gerätezustand mit Hilfe des eingebauten Web-Servers abgerufen werden kann. Optional besteht darüber hinaus die Möglichkeit, die Zentrale über den Web-Server fernzusteuern und Gebäudepläne zu hinterlegen.
5“ Multitouchfähiges Farbdisplay inkl. USB-Anschluss zum Anschluss eines externen Speichers, USB-Druckers, einer Tastatur oder MausZustandsanzeige der Leuchten über Icons und im KlartextGeführte Inbetriebnahme und automatische Leuchtensuche, keine manuelle Adressierung der Leuchten notwendigFreie Eingabe von Leuchten-Zielortbezeichnungen mit
jeweils max. 30 ZeichenTCP-IP NetzwerkanschlussIntegrierter Web-Server inkl. Web-Visualisierung zur Systemüberwachung /optional mit Web-Steuerung und
Web-GebäudevisualisierungStörungsmeldung per EmailAutomatischer Funktions- und Betriebsdauertest (Zeitpunkt frei wählbar)Elektronisches Prüfbuch speichert für mind. 4 Jahre alle
Ereignisse in der Zentrale / optionale Auswertung und Analyse
des Ergebnisses des Prüfbuches über Web-SteuerungFrei programmierbare Gruppen bzw. GruppenzuordnungLeuchten in Dauerlicht / Bereitschaftslicht schaltbar (Alle / pro Busstrang / pro Gruppe / Leuchte)Passwortgeschützter Zugriff über zwei Ebenen (Benutzer / Installateur)

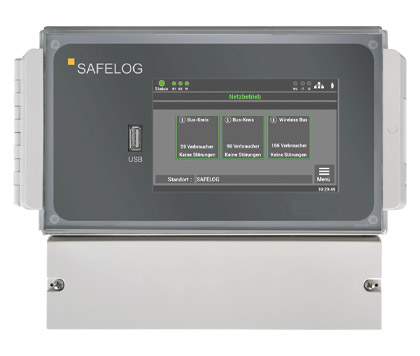

BESCHREIBUNGDie neue SAFELOG-Zentrale mit integrierter Wireless-Funktion und Touch-Display zur Überwachung und Steuerung von Einzel-batterieleuchten. Die SAFELOG TOUCH WIRELESS-Zentrale kann bis zu 500 Wireless-Einzelbatterieleuchten verwalten (SRD 868MHz).
Zusätzlich können bis zu 500 busüberwachte Einzelbatterie-leuchten (RS485) angeschlossen werden. Die Steuerung aller angeschlossenen Einzelbatterieleuchten erfolgt über ein Multitouchfähiges 5" Farbdisplay, welches die Betriebszustände der einzelnen Leuchten darstellt. Die SAFELOG-Zentrale verfügt über einen Netzwerkanschluss, über den der Gerätezustand mit Hilfe des eingebauten Web-Servers abgerufen werden kann.
Die Zentrale kann über den integrierten Web-Server ferngesteuert und Gebäudepläne können hinterlegt werden.Ausstattung5“ Multitouchfähiges Farbdisplay inkl. USB-Anschluss zum Anschluss eines externen Speichers, USB-Druckers, einer Tastatur oder Maus Zustandsanzeige der Leuchten über Icons und im Klartext Automatische Inbetriebnahme inkl. Leuchtensuche, keine manuelle Adressierung der Leuchten notwendig Freie Eingabe von Leuchten-Zielortbezeichnungen mit jeweils max. 30 Zeichen RJ45 Netzwerkanschluss mit TCP / IP-Protokoll Integrierter Web-Server inkl. Web-Visualisierung zur Systemüberwachung mit Web-Steuerung und Gebäudevisualisierung E-Mail-Benachrichtigung an Verteilerliste / Meldungen frei einstellbar Automatischer Funktions- und Betriebsdauertest (Zeitpunkt frei wählbar) Elektronisches Prüfbuch speichert für mind. 4 Jahre alle Ereignisse in der Zentrale / Auswertung und Analyse des Ergebnisses des Prüfbuches über Web-Steuerung 48 frei programmierbare Gruppen bzw. Gruppenzuordnung 24 Zeitschaltuhren frei programmierbar Leuchten in Dauerlicht / Bereitschaftslicht schaltbar (Alle / pro Busstrang / pro Gruppe / Leuchte) Kombination von Wireless und kabelgebundenen busüberwachten Leuchten möglich Passwortgeschützter Zugriff über zwei Ebenen (Benutzer / Installateur)
Technische DatenSpannungsversorgung1/N/PE AC 50Hz 230VLeistungsaufnahme12 WAnschlussklemmen Netz1,5 mm² bis 2,5 mm²Busschnittstellen2 x RS485 (5V Pegel) / VerpolungssicherSchaltausgänge3 x Wechsler (programmierbar, potentialfrei)Schalteingänge2 x Optokoppler (programmierbar, 24V – 230V AC / DC)Umgebungstemperatur0 °C bis +35 °CAbmessungen240 x 185 x 112 mm
BESCHREIBUNGDas Umrüstset U-LED besteht aus einer LED-Zeile (einseitig- oder zwei- seitig) einem LED-Converter und einem Ni-MH Akku. Dieses ist zur Umrüstung von Einzelbatterieleuchten mit Leuchtstoffröhren 8W + 6W T16 in LED-Technologie vorgesehen. Durch kürzen des LED- Streifen an der SOLL-Bruchstelle kann er beide Röhren ersetzen.
LED-Umrüstset für EinzelbatteriesystemAnschlussspannung230V 50/60 HzAnschlussklemmen am Konverter3x1,5 mm2 für DoppelbelegungSchutzartIP 20SchutzklasseVerwendung in Leuchten Klasse I und II möglichTemperaturbereich-5 °C bis +30 °CLeuchtmittel-Lebensdauerca. 50.000 hAbmessungen KonverterBxHxT 165x24x21 mm, Lochmaß 157 mmAbmessungen AccuBxHxT 70x25x25 mm
BeschreibungU-LED T16/ 16 oder 12 *U-LED T16/ 8+8 oder 6+6 *U-LED T16/ 8 oder 6 *U-LED T16/ 4+4 oder 3+3 *LED 3-Chip Leuchtmittelzeile3W / 2W *3W / 2W *1,5W / 1W *1,5W / 1W *Ersetzt Leuchtmittel8 bzw. 6W T16*8 bzw. 6W T16*8 bzw. 6W T16* 8 bzw. 6W T16*Anzahl 3-Chip LEDs16 bzw. 12*8+8 bzw. 6+6*8 bzw. 6*4+4 bzw. 3+3*AbstrahlungeinseitigzweiseitigeinseitigzweiseitigLichtstrom210 lm bzw. 158 lm*210 lm bzw. 158 lm*120 lm bzw. 90 lm*120 lm bzw. 90 lm*Netzanschlußleistung6 VA bzw. 5,5 VA6 VA bzw. 5,5 VA5 VA bzw. 4,5 VA5 VA bzw. 4,5 VAAbmessung LED-Zeile **L=288mm D=16mmL=212mm D=16mmL=288mm D=16mmL=212mm D=16mmL=288mm D=16mmL=212mm D=16mmL=288mm D=16mmL=212mm D=16mmArtikelnummer ohne SÜ***27622276242762627628Artikelnummer mit SÜ****27623276252762727630
