Low Power System (LPS)

Überwachungsmodul für Mischbetrieb und Einzelleuchtenüberwachung

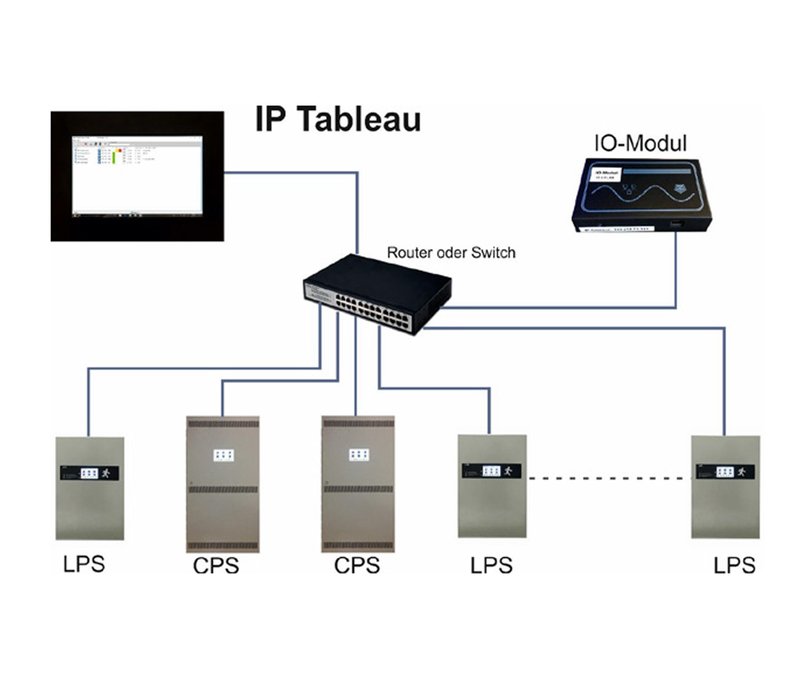

Systemanforderungen: IP Tableau oder CPS/LPS Manager mit Softwarestand ab Version 5.5Vernetzung der Anlagen, IO Modul und des IP-Tableaus über ein LAN–Netzwerk

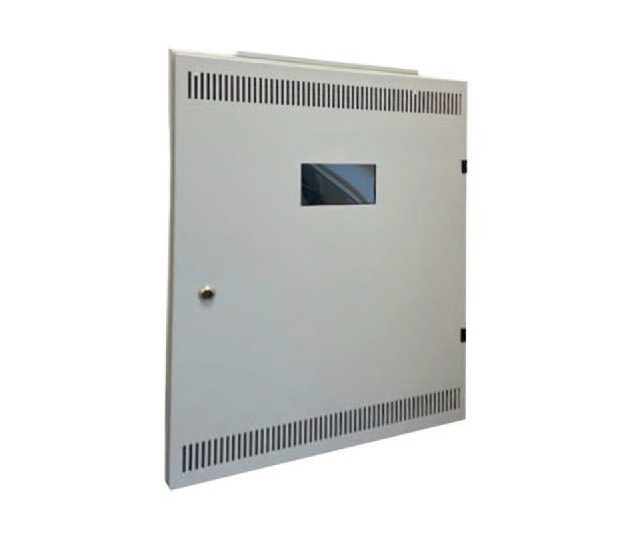

Das LPS-System ist ein Sicherheitsstromversorgungsgerät mit Leistungsbegrenzung (Low Safety Power Supply System) zur Versorgung von Sicherheitsleuchten innerhalb eines Brandabschnittes gemäß DIN EN 50171.

Das LPS-System ist ein Sicherheitsstromversorgungsgerät mit Leistungs- begrenzung (Low Safety Power Supply System) zur Versorgung von Sicher-heitsleuchten innerhalb eines Brandabschnittes gemäß DIN EN 50171.

Das LPS-System ist ein Sicherheitsstromversorgungsgerät mit Leistungsbegrenzung (Low Safety Power Supply System) zur Versorgung von Sicherheitsleuchten innerhalb eines Brandabschnittes gemäß DIN EN 50171.

BeschreibungDas LPS-System ist ein Sicherheitsstromversorgungsgerät mit Leistungsbegrenzung (Low Safety Power Supply System) zur Versorgung von Sicherheitsleuchten innerhalb eines Brandabschnittes gemäß DIN EN 50171. Das LPS-Gerät kann sowohl als einzelnes Gerät innerhalb eines Brandabschnittes, als auch in größeren Gebäude mit jeweils einem Gerät pro zu versorgendem Brandabschnitt eingesetzt werden. Über die 4 Abgangskreise können bis zu max. 80 Leuchten mit Stromkreis- oder Einzelleuchtenüberwachung versorgt werden.

Netzanschluss (für 2,5 mm2) 1 x 230 V, +6% / -10%, 50-60 Hz, ca. 300 W bei Volllast, Schutzklasse I, vorzuschaltende Sicherung: 10 ABatterieanschluss + / - über unverwechselbare Flachsteckklemmen, Batteriesicherung 30 ABetriebsdauer im Batteriebetriebwahlweise: 1 Stunde / 3 StundenGehäuseStahlblech, pulverbeschichtet RAL: 7035, in Tür: Aluminiumrahmen für Bedienteil, pulverbeschichtet RAL: 7039, 4 Abgängebis zu 3,0 A pro Abgang belastbar, kumulativ maximal bis 6,6 A, bis zu 20 Leuchten pro Abgang möglich (Stromaufnahmen beachten!) Leuchten bitte gemäß Seite 10 zuordnen! AbgangsleitungLeitungslänge gemäß Seite 10 zuordnen! Anschlussklemme bis 4,0 mm2, Schutzklasse III (SELV)! Kritischer KreisKlemmen bei Auslieferung werksseitig gebrückt, 24 V DC-Schleife, Anschlussklemme: 1,5 mm27 Eingänge für Lichtschalterabfrage, bis max. 2 Eingänge pro Leuchte programmierbar, Anschlussklemmen 1,5 mm2, sind auf folgende Konfigurationen frei programmierbar:SchließerÖffnerKurzzeitschließer (Tasterversion)Kurzzeitöffner (Tasterversion)Eingang 7 optional mit Notlichtfernblockierung mittels Schlüsselschalter belegbar4 Meldekontakte (optional über Meldetableau) sind auf folgende Funktionen programmierbar: keine NutzungAnlage “ein”BatteriebetriebFehler LeuchtmittelFehler KommunikationFehler AbgangsstromLadestörungTiefentladungSammelstörung Anschlussklemmen 1,5 mm2

Netzanschluss (für 2,5 mm2) 1 x 230 V, +6% / -10%, 50-60 Hz, ca. 300 W bei Volllast, Schutzklasse I, vorzuschaltende Sicherung: 10 ABatterieanschluss + / - über unverwechselbare Flachsteckklemmen, Batteriesicherung 30 ABetriebsdauer im Batteriebetriebwahlweise: 1 Stunde / 3 Stunden / 8 StundenGehäuseStahlblech, pulverbeschichtet RAL: 7035 Frontteil: Aluminium, pulverbeschichtet RAL: 70394 Abgängebis zu 3,0 A pro Abgang belastbar, kumulativ maximal bis 12 A, bis zu 20 Leuchten pro Abgang möglich (Stromaufnahmen beachten!), Leuchten bitte gemäß Seite 16 zuordnen!Abgangsleitung Leitungslänge gemäß Seite 16 zuordnen!Anschlussklemme bis 4,0 mm2, Schutzklasse III (SELV)! Kritischer KreisKlemmen bei Auslieferung werksseitig mit Abschlusswiderstand versehen, 24 V DC - Schleife, Anschlussklemme: 1,5 mm27 Eingängefür Lichtschalterabfrage, bis max. 2 Eingänge pro Leuchte programmierbar, Anschlussklemmen 1,5 mm2, sind auf folgende Konfigurationen frei programmierbar:SchließerÖffnerKurzzeitschließer (Tasterversion)Kurzzeitöffner (Tasterversion)Eingang 7 optional mit Notlichtfernblockierung mittels Schlüsselschalter belegbar4 Meldekontakte (optional über Meldetableau) sind auf folgende Funktionen programmierbar: keine NutzungAnlage “ein”BatteriebetriebFehler LeuchtmittelFehler KommunikationFehler AbgangsstromTiefentladungkritischer KreisFehler Symmetrie AkkuFehler AkkutemperaturFehler AbgangssicherungFehler Temperatur BatterieraumLadestörungSammelstörmeldungAnschlussklemmen 1,5 mm2

Netzanschluss (für 2,5 mm2) 1 x 230 V, + 6 % / - 10 %, 50 - 60 Hz, ca. 150 VA bei Volllast, Schutzklasse I, vorzuschaltende Sicherung: 10 A Batterieanschluss+ / - über unverwechselbare Flachsteckklemmen, Batteriesicherung 30 ABetriebsdauer im Batteriebetrieb 1 bzw. 3 StundenGehäuseStahlblech, pulverbeschichtet RAL: 7035, in Tür: Aluminiumrahmen für Bedienteil, pulverbeschichtet RAL: 7039, 2 Abgängebis zu 2,7 A pro Abgang belastbar, kumulativ max. Bis 2,7 A im Netzbetrieb, bis zu 20 Leuchten pro Abgang möglich (Stromaufnahmen beachten!), Abgangsleitung Anschlussklemme bis 4,0 mm2, Schutzklasse III (SELV)! Kritischer KreisKlemmen bei Auslieferung werksseitig gebrückt, 24 V DC - Schleife, Anschlussklemme: 1,5 mm2 4 Eingänge für Lichtschalterabfrage, bis max. 2 Eingänge pro Leuchte programmierbar, Anschlussklemmen 1,5 mm2, sind auf folgende Konfigurationen frei programmierbar::SchließerÖffnerKurzzeitschließer (Tasterversion)Kurzzeitöffner (Tasterversion) Eingang 4: kritischer Kreis, 4 Meldekontakte (optional über Meldetableau) sind auf folgende Funktionen programmierbar: keine Nutzung Anlage “ein”BatteriebetriebFehler LeuchtmittelFehler KommunikationFehler AbgangsstromLadestörungTiefentladung undSammelstörung Anschlussklemmen 1,5 mm2
